Waterblock para principiantes |
|
martes, 20 de marzo de 2007 |
|
Página 1 de 7 UN SISTEMA PARA EMPEZAR.

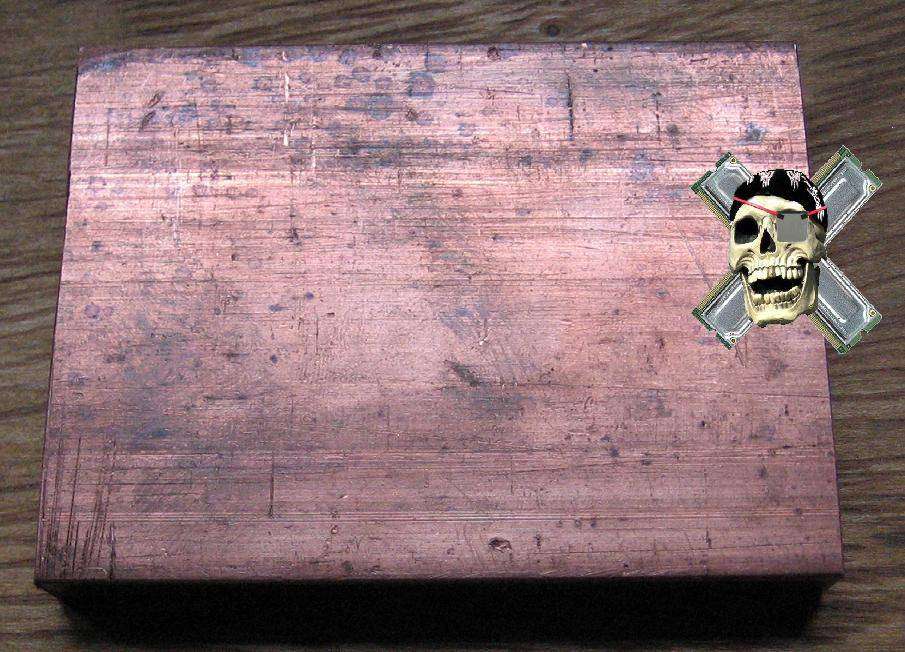

Una cosa es decirlo y otra cosa puede parecer hacerlo, pero si le quitamos al water cooling todo ese aire de elitismo que lo rodea, trabajamos con prolijidad y paciencia, no es algo imposible de hacer si no contamos con herramientas ni habilidades especiales.Tengamos en cuenta que un sistema de enfriamiento líquido medianamente bien construido, sin recurrir a piezas complejas y costosas, suele ser más eficiente que un excelente cooler por aire. Además que muchos de los kits que encontramos en el mercado no cuentan con los mejores componentes, por lo que sus prestaciones muchas veces son decepcionantes.Perdamos entonces el miedo y demos el gran paso. Una vez que tengamos nuestra PC enfriada con agua, difícilmente queramos volver atrás.La idea en este artículo es poder guiarlos en la construcción de un sistema. Con el menor gasto posible y con el uso de herramientas que se encuentran en casi cualquier lado. Seguramente al adquirir experiencia, mejoraremos tanto los diseños como las técnicas de trabajo. Pero para la mayoría es más fácil empezar por algo simple y accesible, si es con una guía que nos evite cometer errores mejor, así es que ¡Manos a la obra!.COMPONENTESRecordando, los componentes fundamentales de un sistema de refrigeración líquida son: Un bloque que mantendrá el procesador dentro de la temperatura adecuada, un radiador encargado de enfriar el agua y una bomba que hará circular el fluido por todo el circuito. Construiremos uno de los bloques más simples que existen. Se lo conoce en el ambiente del WC como Lumpy Channel y no es más que una de las tantísimas variaciones que existen del clásico y famoso bloque ideado por Rotor (un legendario usuario de estos sistemas) para ser construido con herramientas muy sencillas y accesibles.Para su construcción necesitaremos una planchuela de cobre con las dimensiones más adecuadas a nuestro socket, (en las fotos que seguirán a continuación verán, el que hicimos nosotros para un A64, pero podrán encontrar las planillas y dimensiones necesarias para cada socket en particular, en los datos agregados de la nota).En nuestro caso, usamos:Una pieza de cobre de 80 X 60 X 9.5 mm, su valor es inferior a los U$S 7.- Aquí encontrarán un listado con las medidas comerciales más usualesUna pieza de acrílico de 100 X 70 X 12 mm, menos de U$S 2.-Dos racord de bronce de 1/2" de diámetro U$S 2 c/u, pueden ser de plástico en cuyo caso son más económicos.Ocho tornillos de paso métrico diámetro 3 X 15mm, cabeza fresada U$S 1.- en total.Tornillos para el montaje del bloque, con tuercas y resortes. La cantidad y dimensiones dependerán del tipo de CPU que tengamos.

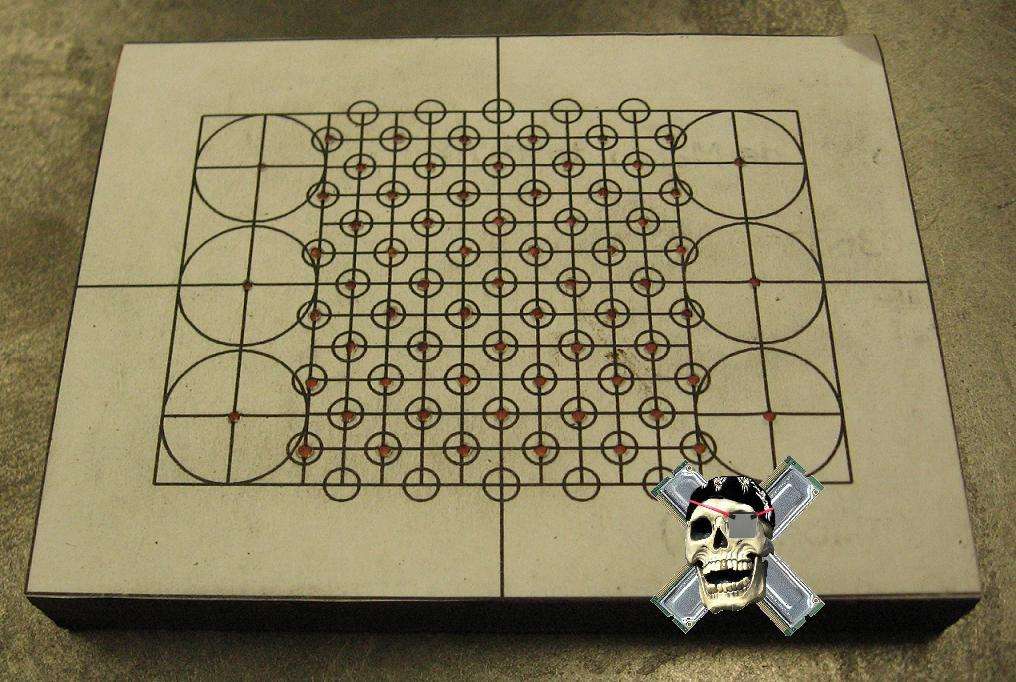

Sobre la planchuela pegamos (puede ser con cemento de contacto) la plantilla en la que están dibujados agujeros que deberemos taladrar luego. En el centro de los círculos, marcamos con una punta y un martillo de manera que la mecha luego quede centrada y no se mueva de su lugar. Es importante que los puntos los marquemos lo más centrados posible.

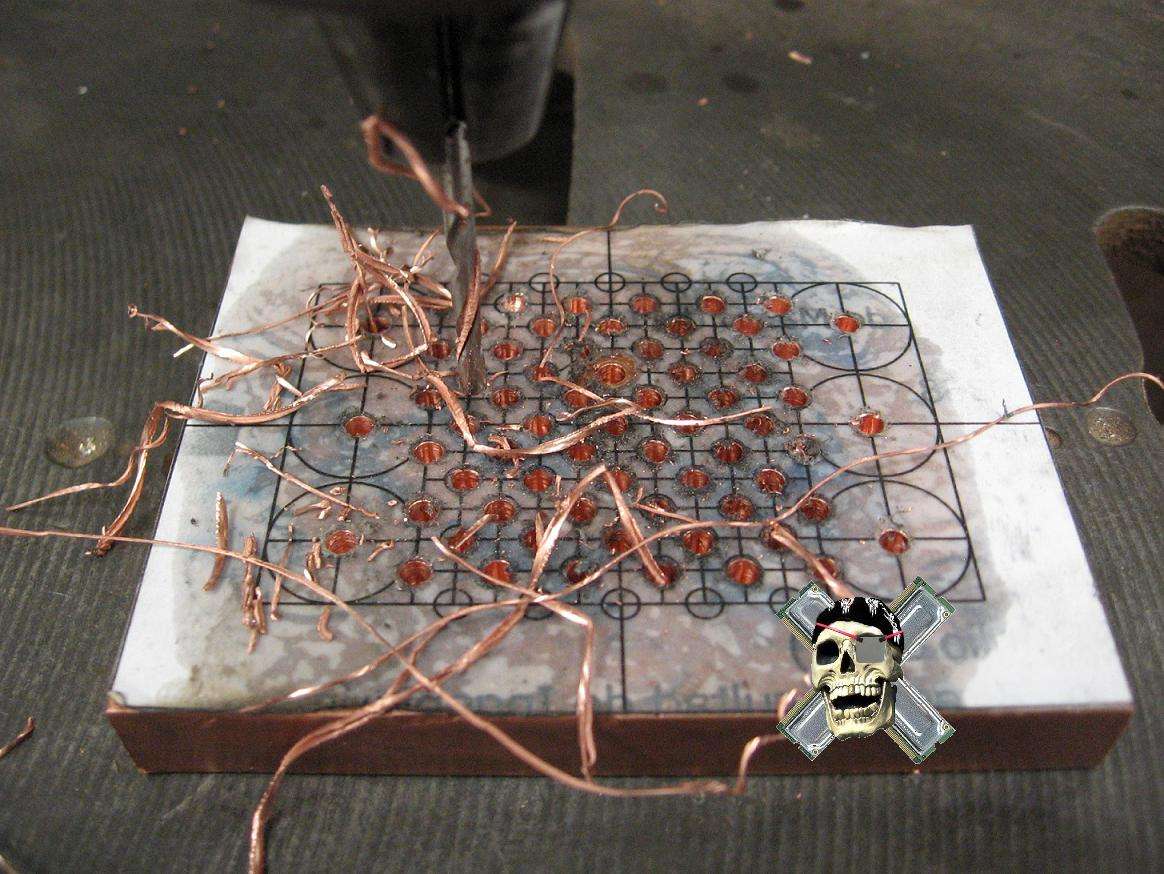

Con un taladro y una mecha, realizamos agujeros en todos los puntos que marcamos anteriormente. Todos los agujeros deben tener la misma profundidad. La recomendable es de aproximadamente 7.5 mm para las dimensiones de nuestra planchuela, o teniendo en cuenta cualquier medida, la base sin perforar debe ser de unos 2mm.
En la foto, el trabajo se está realizando con un taladro de banco, pero puede hacerse con uno manual, teniendo aún más precaución.

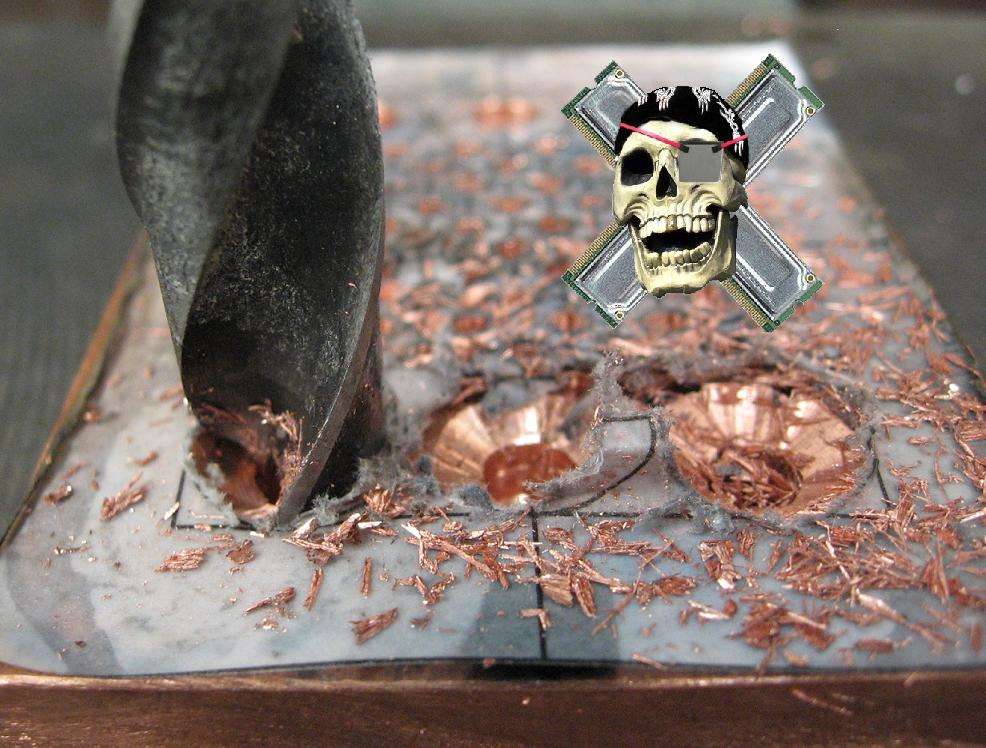

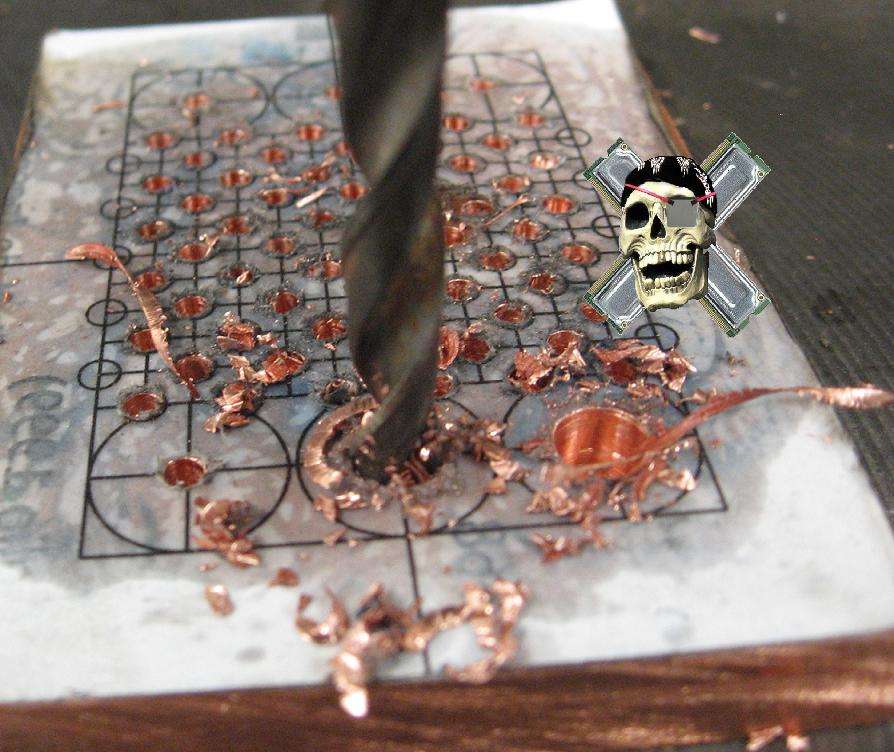

En los dos extremos, deberemos agrandar los diámetros de los agujeros, pero no su profundidad, para ellos utilizamos mechas de mayor diámetro, en forma escalonada. De la primer mecha que era de 3mm pasamos a una de 6mm luego una de 9mm y para terminar una de 13mm. Aumentar paulatinamente el diámetro nos facilita el trabajo, ya que la mecha cortará con menor esfuerzo de nuestra parte.

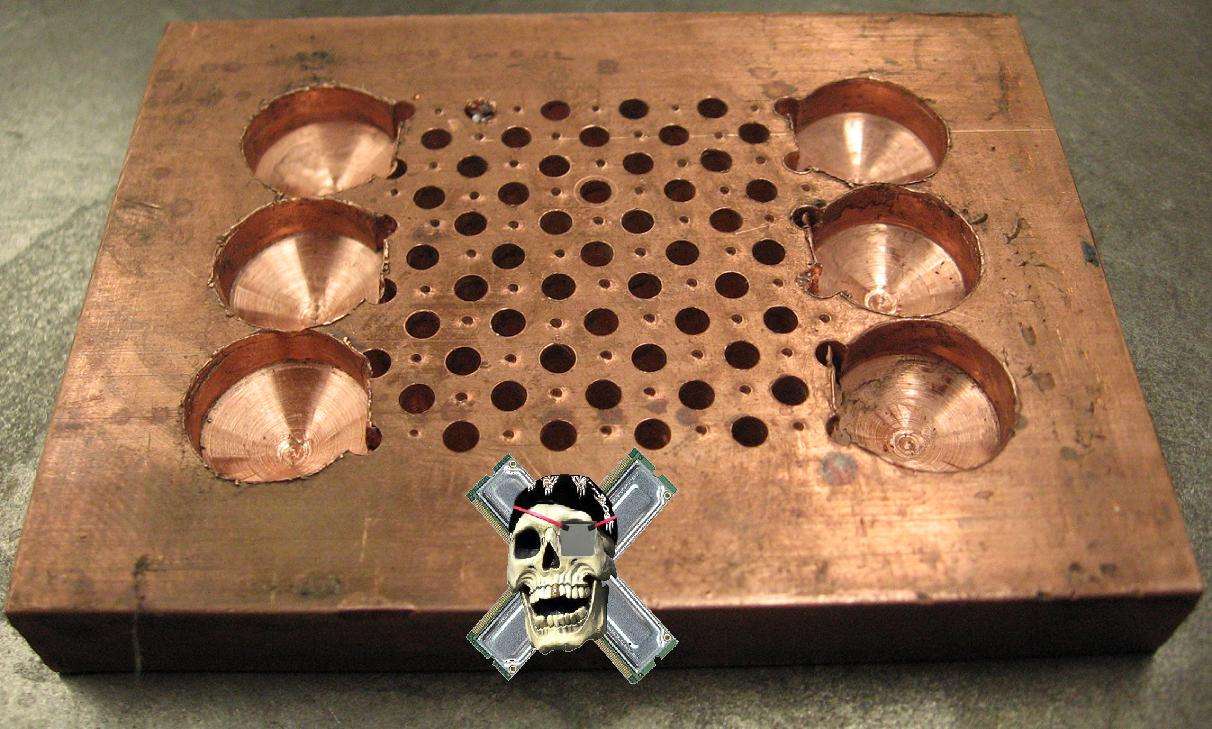

El cobre con todos los agujeros finalizados.
