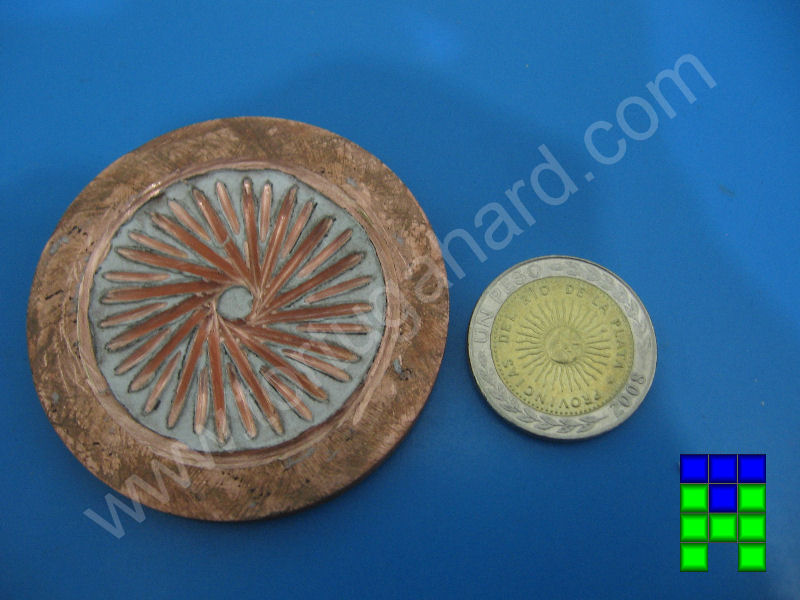

Comencemos ahora con la base del bloque, para ello utilizaremos una planchuela de cobre de entre tres y cuatro milímetros de espesor. Lo más simple es utilizar una planchuela cuadrada o rectangular dependiendo de los mounting holes de nuestra placa. En este caso sin embargo se uso una sección circular, lo que permitirá en el futuro poder girar el bloque para orientar las mangueras de forma más adecuada ya sea si se cambia de placa y se quiere conservar el bloque o para que se adapte mejor para el trabajo que haremos en la próxima guía
Aquí , pueden descargar la plantilla que se usó para esta base, les podrá servir como guía para adaptarla a sus necesidades. No tendrán más que cambiar la escala (si es necesario) imprimir y recortarla. En el archivo van encontrar más de un dibujo, aquí se ha optado por usar el más simple de ellos, el helicoidal resulta demasiado complicado para poder hacerlo a mano, pero si alguien quiere experimentar, ahí lo tiene

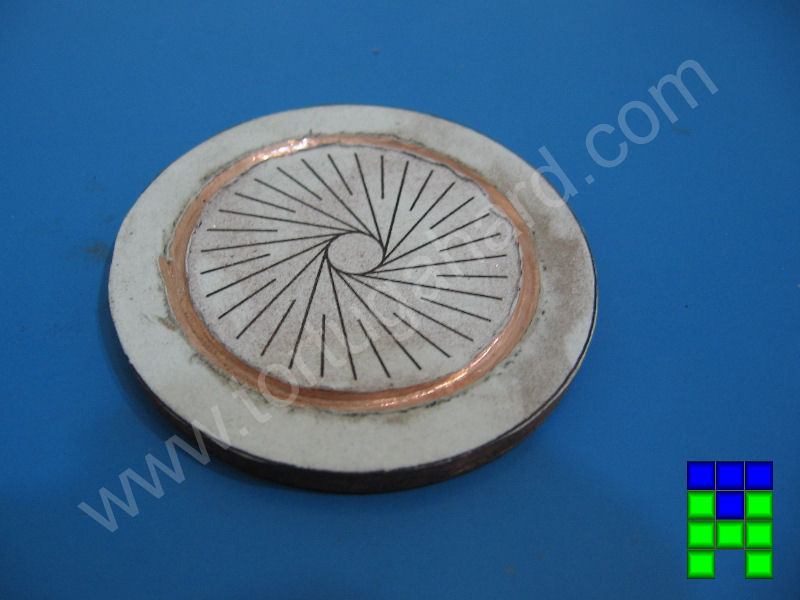

Primero pegaremos la plantilla sobre el cobre, y comenzaremos a trabajarlo con discos de corte. Comenzaremos sobre la circunferencia que coincide con la tapa del bloque, este canal será de mucha ayuda cuando cerremos el bloque. Su profundidad, debe ser tenida en cuenta cuando lijamos la base de la tapa en relación a lo que ya hablamos sobre la altura de descarga del racord, ya que la tapa ingresará en este canal, más o menos, dependiendo de su ancho y profundidad.

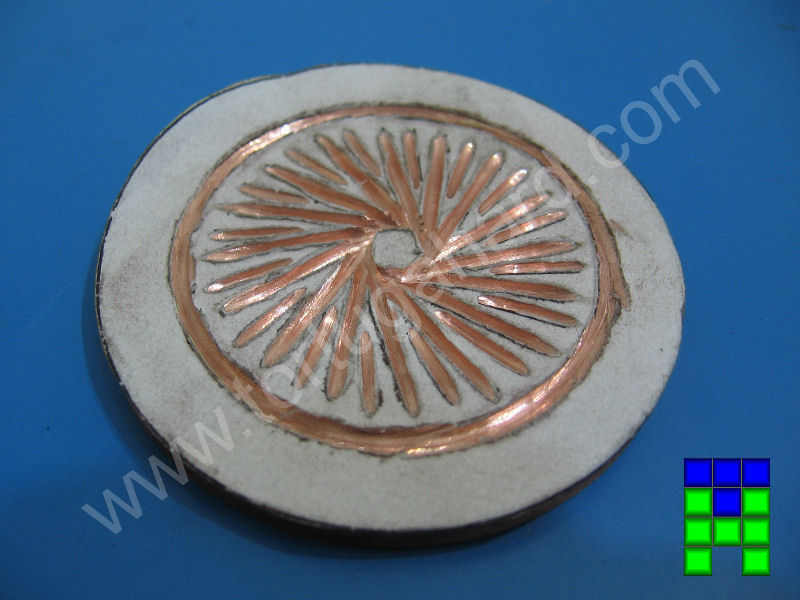

Luego haremos cortes siguiendo las líneas de la plantilla, comenzando desde el centro y hacia los extremos, debemos poner especial atención en no llegar nunca con estos cortes hasta la circunferencia ya trazada.
Todos estos cortes resulta más cómodo irlos haciendo en forma progresiva, es decir hacer pasadas muy suaves de uno en uno, e ir profundizando los canales con cada vuelta que vamos dando. De esta manera podremos ir teniendo un control más preciso del trabajo que estamos haciendo. Tengan en cuenta que haciendo esto a mano alzada es muy fácil pasarse del límite lo que arruinaría la pieza. Por eso, si vamos profundizando todos los canales a la vez en forma progresiva será más fácil advertir si nos estamos desviando en algún sentido.
