Hacía ya varios meses que venía padeciendo el molesto ruido que genera el cooler stock de mi Sapphire HD 4850.  Eso junto con las altas temperaturas a las que suele llegar la placa me decidieron por completo a iniciar este proyecto.

En principio podría haber optado por cualquiera de los muchos y buenos coolers comerciales que se consiguen para esta placa, pero resolverlo de esa manera, para mi, no tiene ninguna gracia.  Así que como siempre me incliné por fabricar mis propios waterblocks, hablo en plural porque como ya verán, la solución no se limitó al GPU sino que incluye también memorias y  etapa de regulación de voltaje del GPU.  Una exageración podrán pensar muchos, seguramente tengan razón.  Pero ¿cuanto de esto es necesidad y cuanto pura satisfacción personal?

Lo primero fue procurarme todas las medidas necesarias para los bloques, tamaños de los mismos, posición de los mounting holes, alturas de los componentes que enfriaría respecto del PCB, etc.  En fin una larga lista de cosas demasiado aburridas como para extendernos demasiado en este punto.  Así que a desmontar el cooler stock

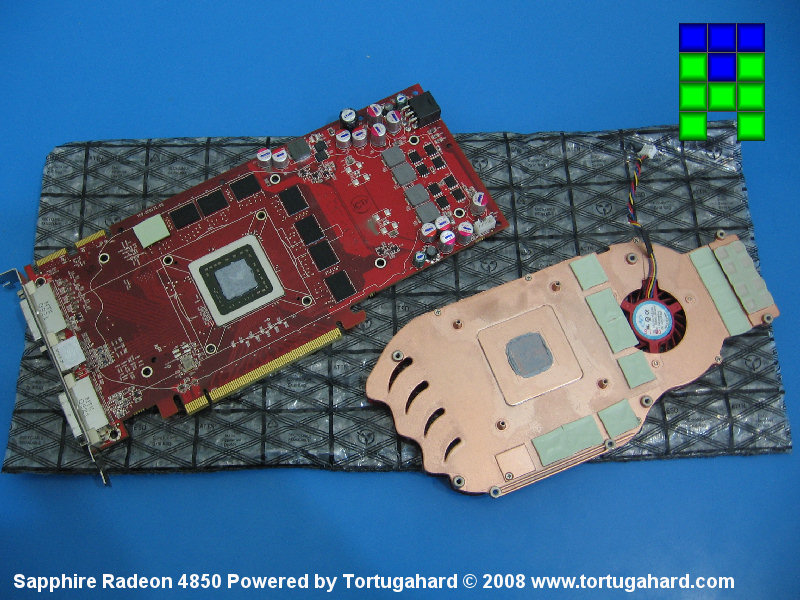

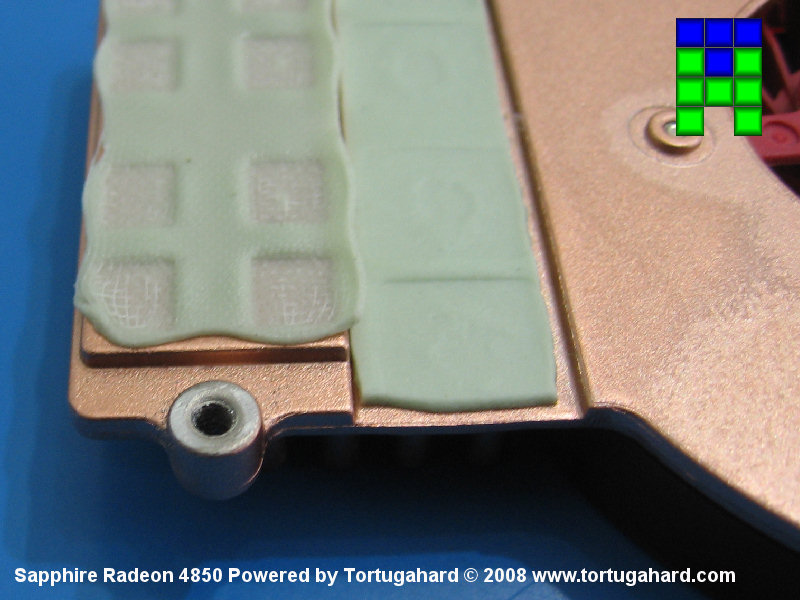

En las fotos pueden observar, si es que a esta altura queda alguien sin haberlo visto ya, el cooler original y la placa al descubierto.  En la segunda foto, se aprecia claramente el viejo y odioso truco de disfrazar con aspecto cobreado un simple disipador de aluminio.

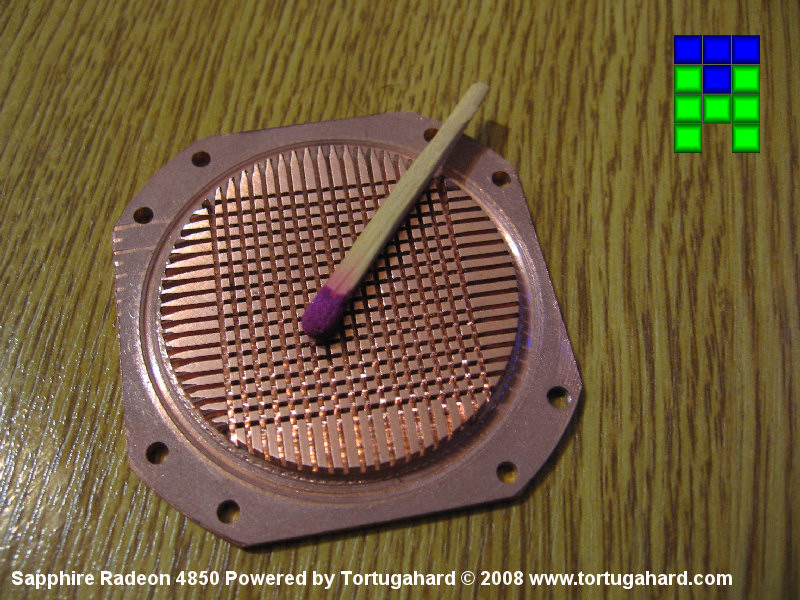

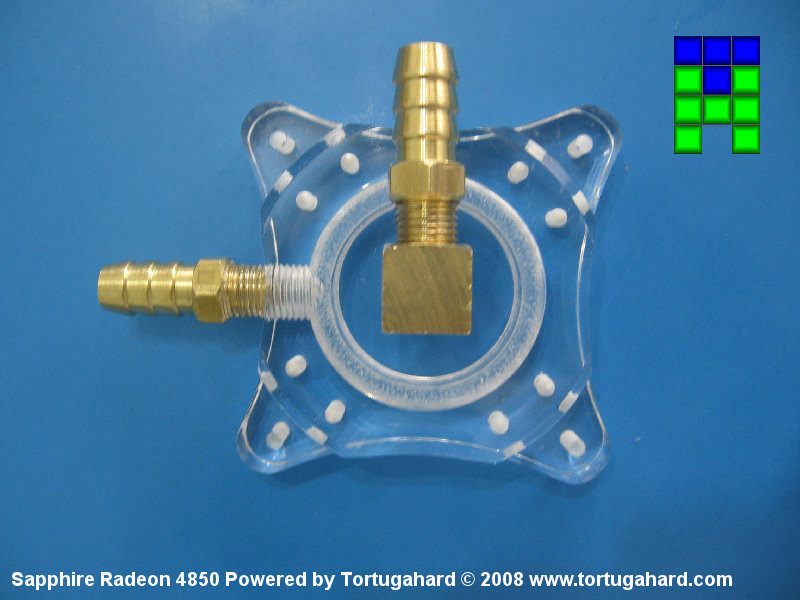

En las siguientes fotos se pueden ver la base del nuevo waterblock para GPU y la tapa del mismo.  La conexión acodada para la entrada del bloque sería lo más habitual para una VGA dada la posición en que queda colocado, pero como esto está planeado instalarse en el gabinete que estoy haciendo a medida y el mismo tendrá un sistema independiente para la  VGA con entrada directa hacia la misma, simplemente coloqué una conexión directa que, además, no producirá tanta pérdida de carga.

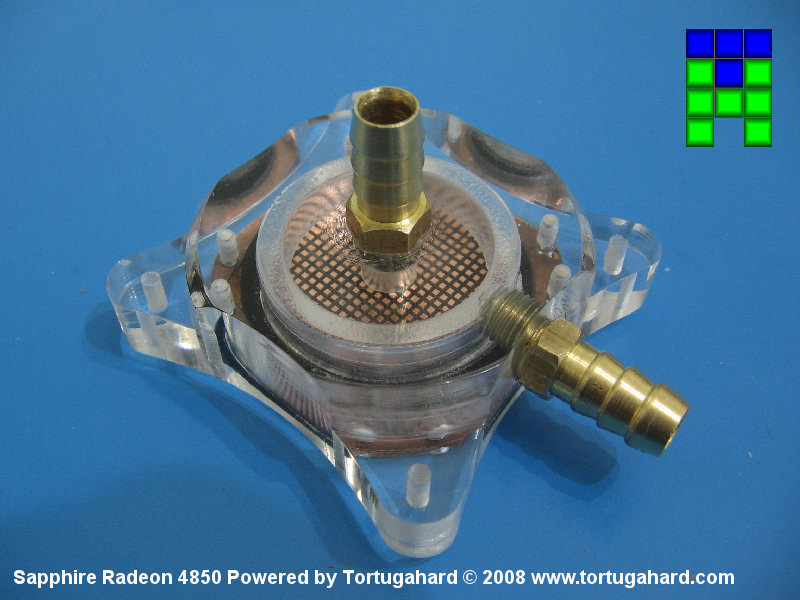

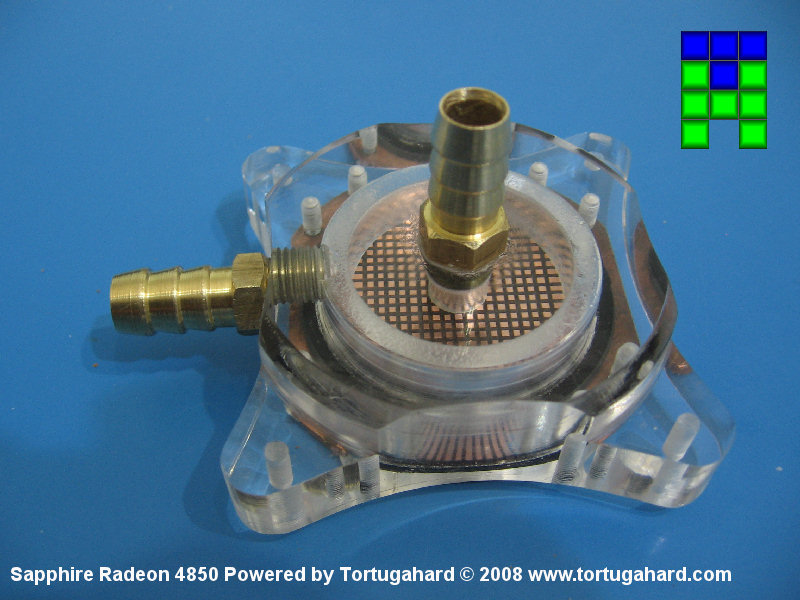

En las cuatro siguientes se puede ver el bloque de GPU armado, ya tiene colocada su junta y los racord han sido pegados en su posición.  En la última se aprecia el trabajo sobre los racords para mejorar el pasaje del agua.

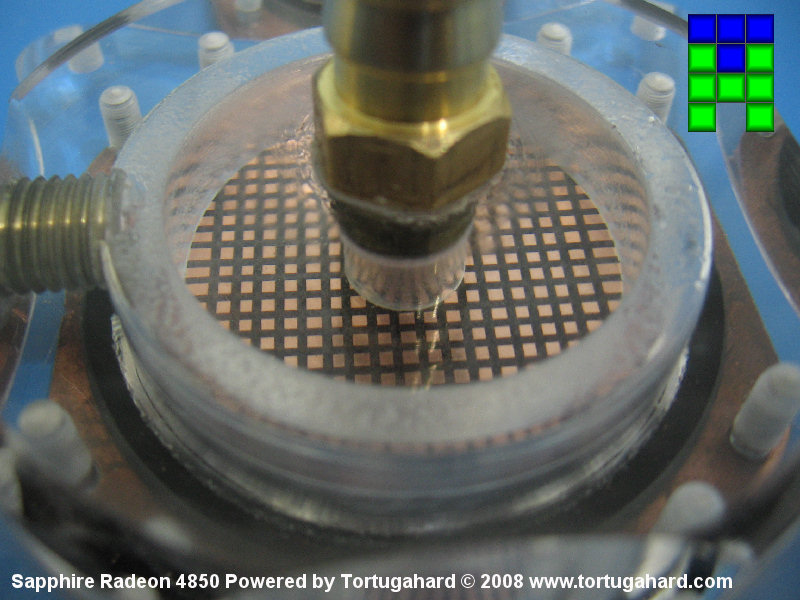

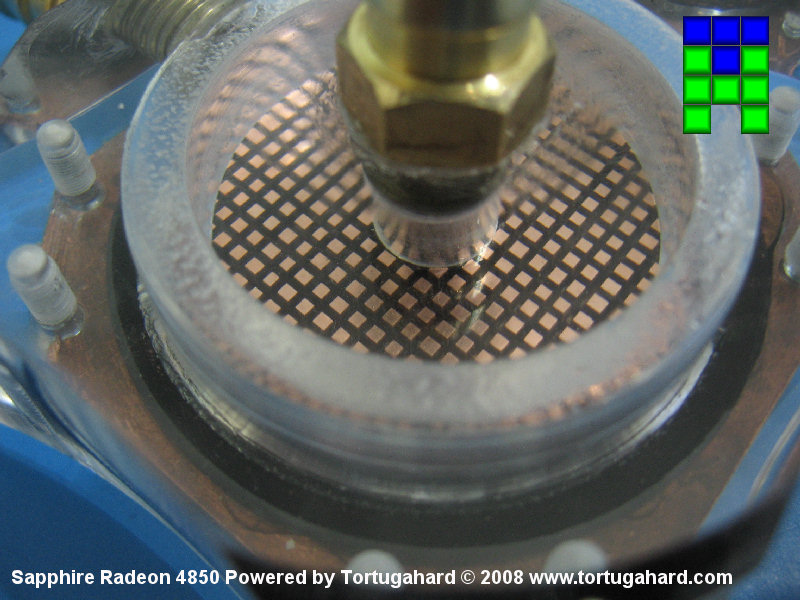

Aquí un par de acercamientos para notar el detalle de la grilla.

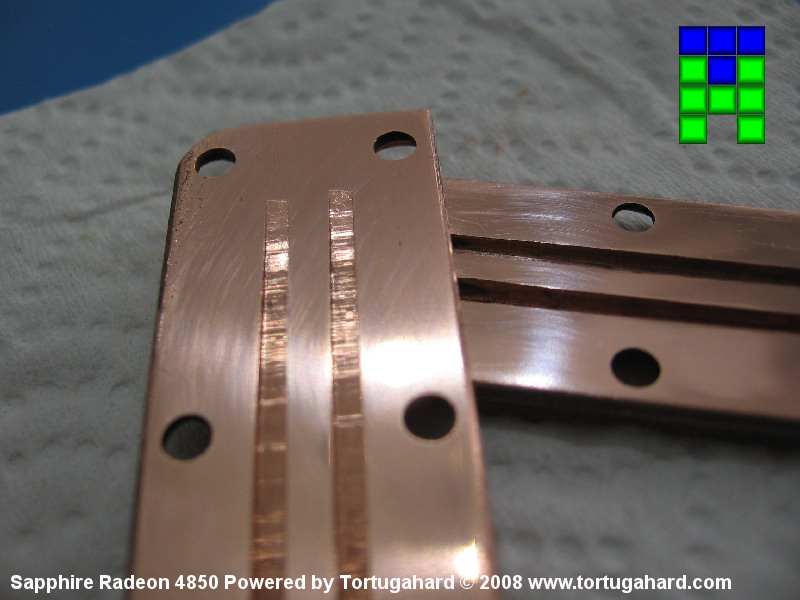

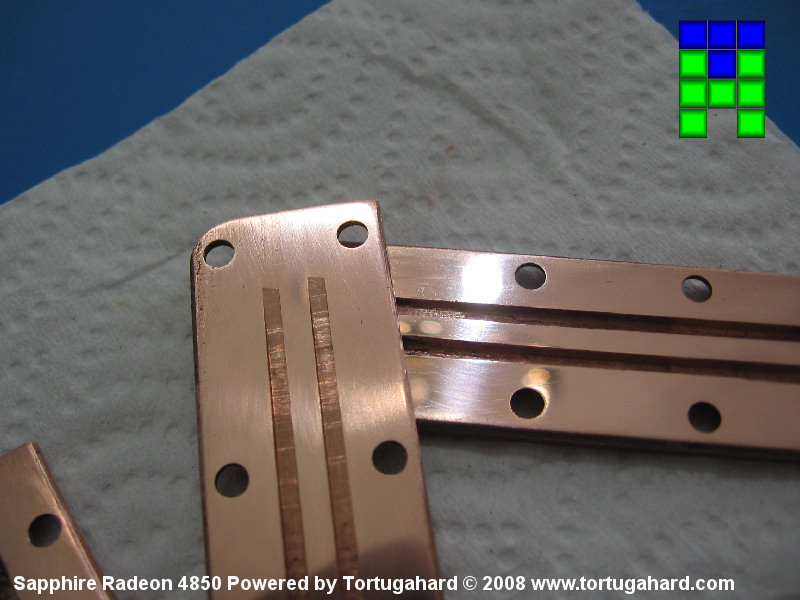

Pasemos ahora al bloque de memorias.  En las bases hice dos canales con el objeto de aumentar la superficie de intercambio con el agua.  El pulido de esta cara asegura un buen contacto con la junta y por lo tanto que no tenga fugas de líquido.

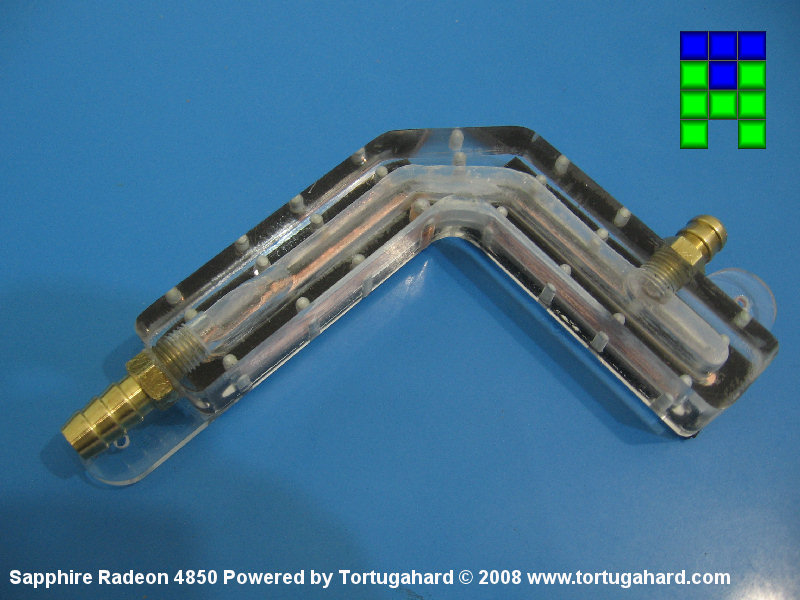

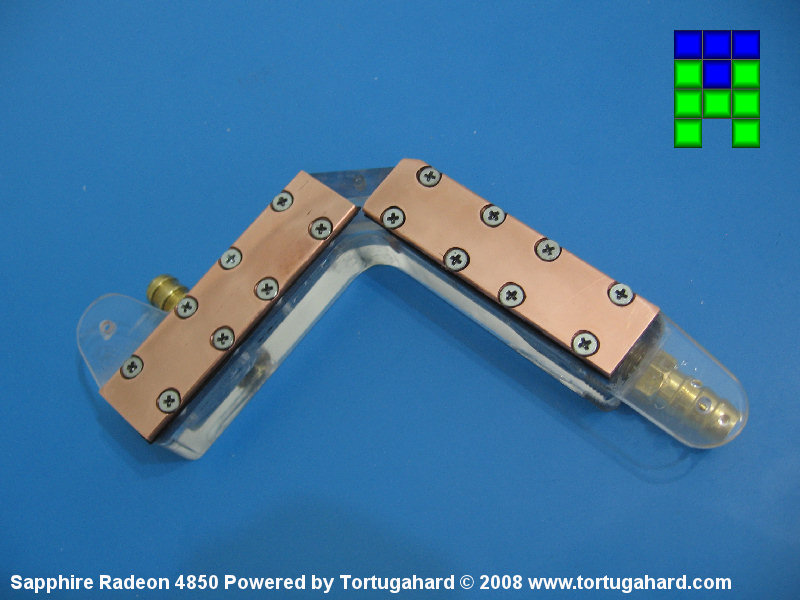

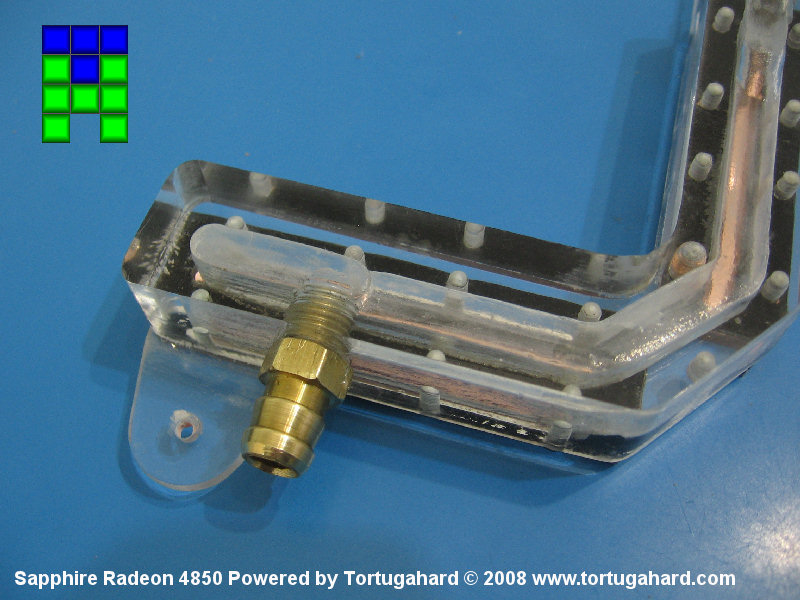

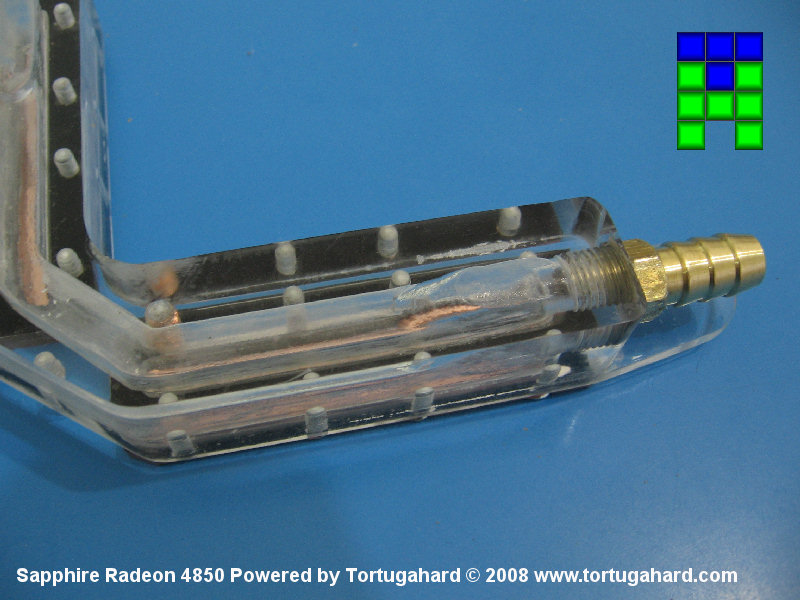

Ahora si, el bloque de memorias completo.  Una única pieza de acrílico que soporta las dos bases de cobre, los racord de conexión y los tornillos de montaje.

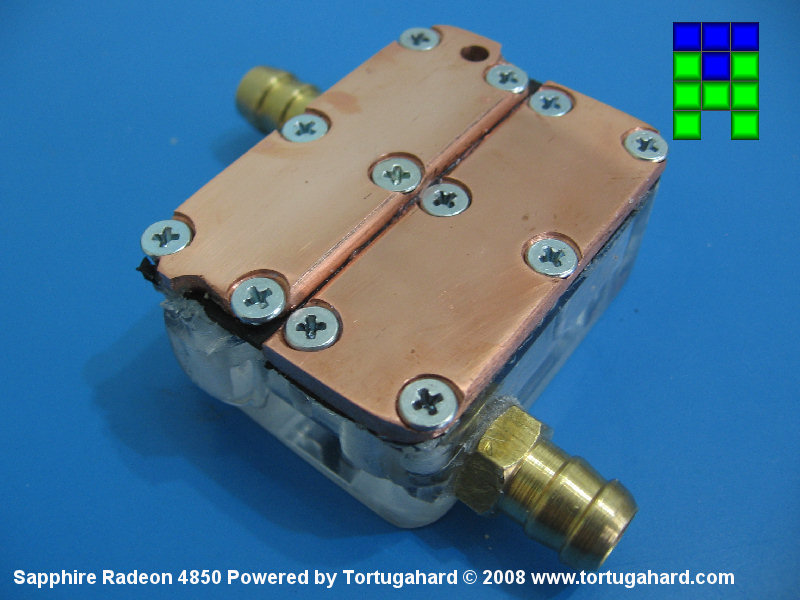

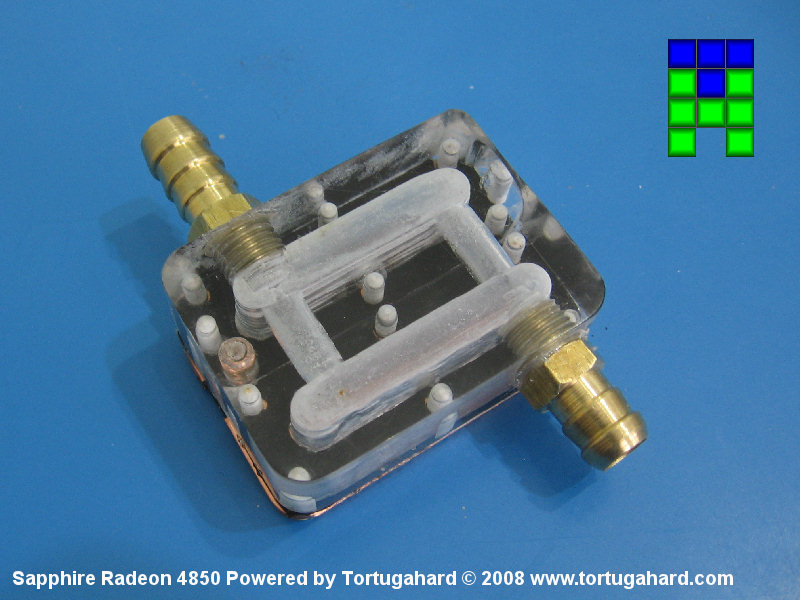

Por último, el bloque destinado a los reguladores de voltaje.  Las bases están hechas de la misma manera que las del bloque de memorias.  Lo único importante en este bloque fue respetar la diferencia de altura de los distintos componentes que debe enfriar.

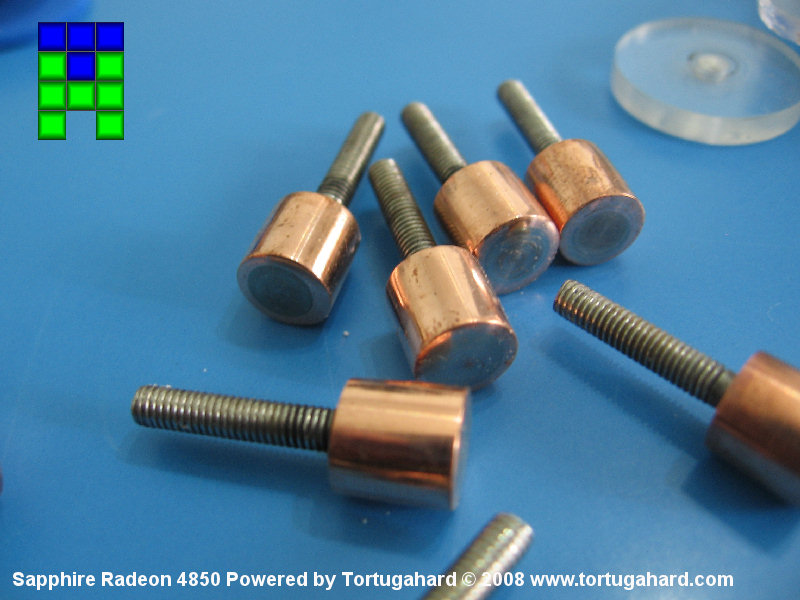

Pasando a la etapa de montaje.  Como no conseguí ningún tornillo que me guste, opté por hacerlos yo mismo y ¿qué mejor material que el cobre para darle a todo el conjunto un misma estética?  La nuevas cabezas para ajuste manual se soldaron a los tornillos con estaño y luego de una pulida quedaron como se puede ver en la primera foto.

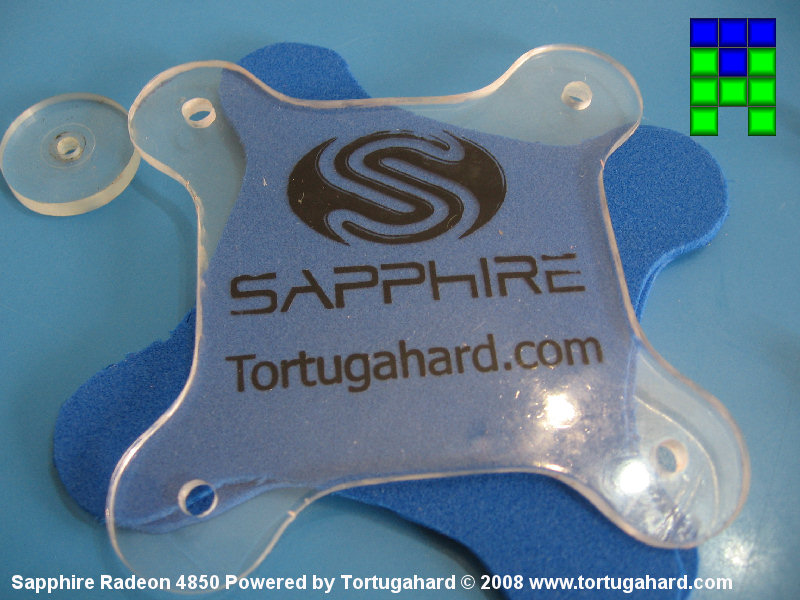

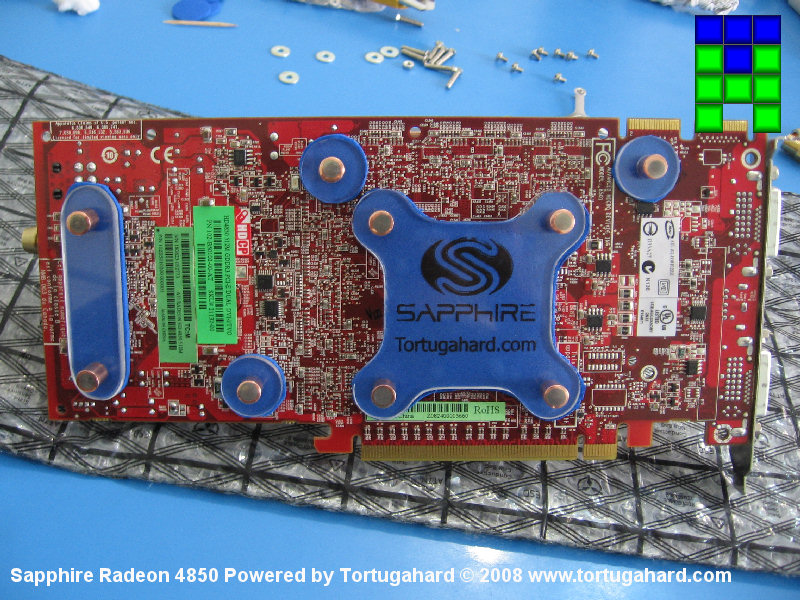

Como backplates utilicé acrílico recortado con distintas formas de acuerdo a las necesidades de cada bloque.  En el backplate del GPU hice una impresión para personalizarlo un poco, como se puede ver, aún tengo que depurar bastante la técnica porque no queda del todo bien, pero eso es harina de otro costal que no viene al caso ahora.

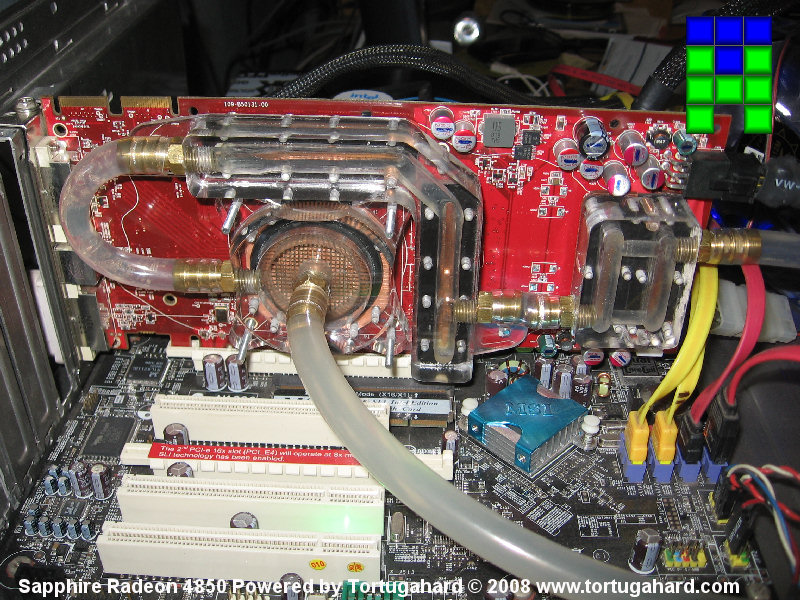

Finalmente, los bloques colocados en su posición y la placa ya montada en la PC.

Continuará…..
