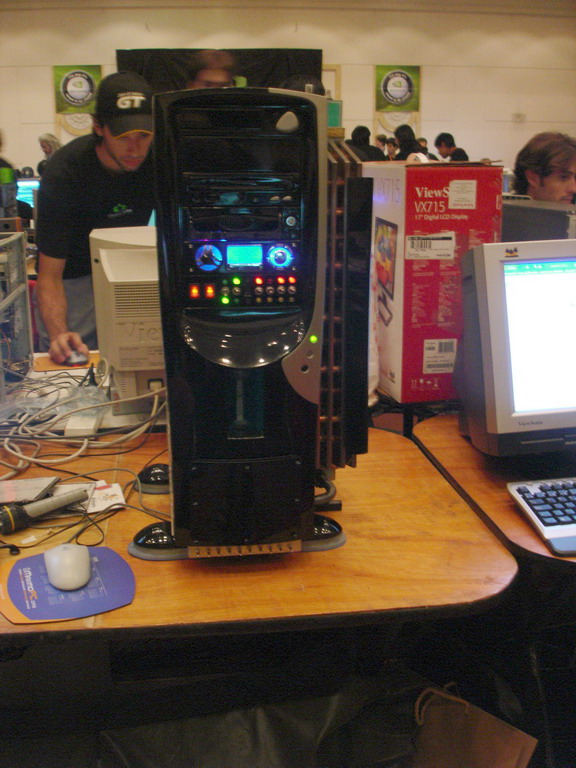

El trabajo está realizado tomando como base un gabinete Aopen HQ08.Se puso énfasis fundamentalmente en la refrigeración de los componentes mediante un sistema de refrigeración líquida , compuestopor, bloques de CPU, GPU y NBfabricados artesanalmente.

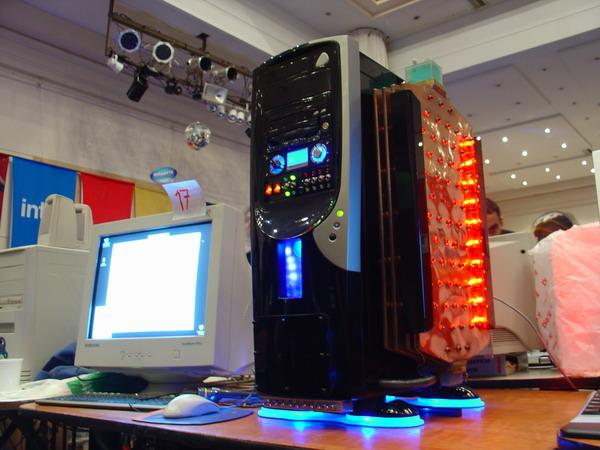

Los radiadores también fueron construidos a mano y son dos.El principal que se puede observar en el costado derecho del equipo funciona de forma pasiva, enfriando el aire sin necesidad de ventiladores.Este en condiciones normales de trabajo (oficina, Internet y cosas semejantes) resulta suficiente para apagar por completo todos los demás ventiladores del equipo, a excepción del de las fuentes de alimentación,obteniendo un funcionamiento prácticamente inaudible ya que las fuentes cuentan además con control interno de los ventiladores por lo que regula sus velocidades en función de la temperatura de cada una.

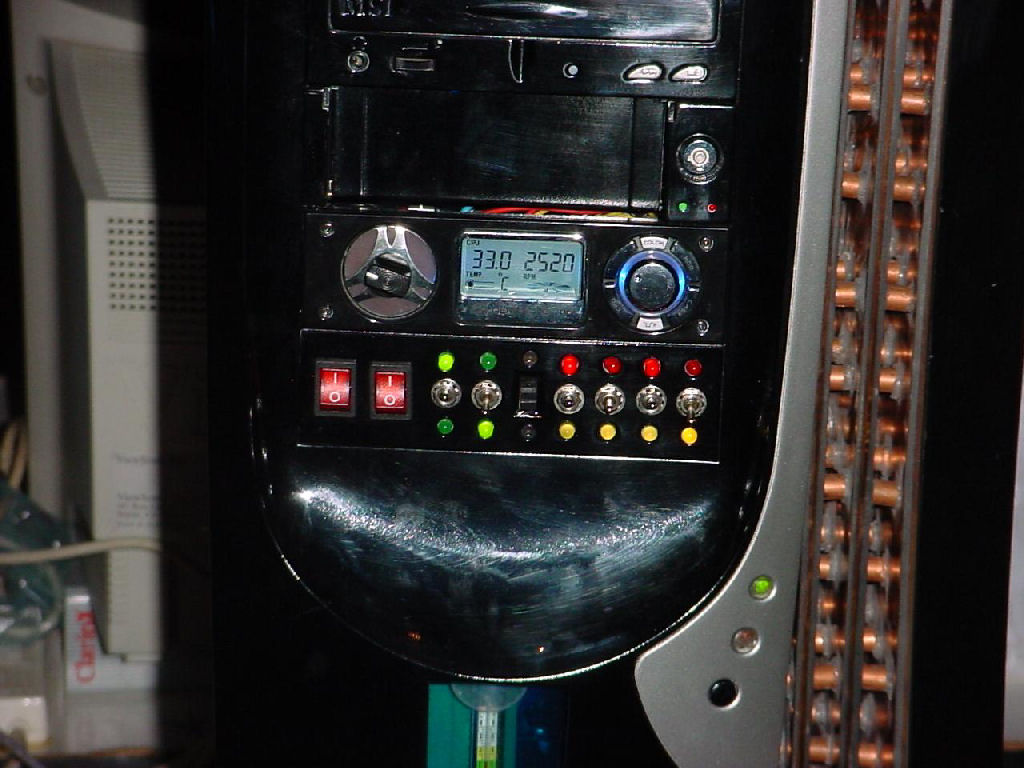

En el frente se puede observar un Coolermaster Aerogate II el cual fue modificado para obtener 11 temperaturas en lugar de las 4 que mide originalmente.Además se amplió el rango de regulación de los ventiladores, que originalmente era de 7 - 12V a 5 – 12 V con los que se logra silenciar aún más todo el equipo.
Detrás del panel frontal de control se encuentra una segunda fuente de alimentación, de ella depende todo lo que a refrigeración e iluminación se refiere. Esta fuente es totalmente independiente de la principal por lo que es posible iluminar el equipo, conocer las temperaturas en los diferentes puntos del mismo e incluso hacer funcionar por completo el sistema de refrigeración sin necesidad de que la PC esté funcionando. Por el contrario, la fuente principal no recibe alimentación si el sistema de refrigeración no se encuentra funcionando. Esto obviamente se adoptó como medida de seguridad para proteger el hardware.Los bloques fueron hechos a medida para socket A, chipset nforce2 y VGA gforce3.

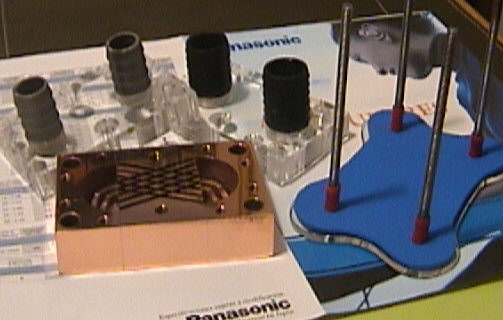

CPU

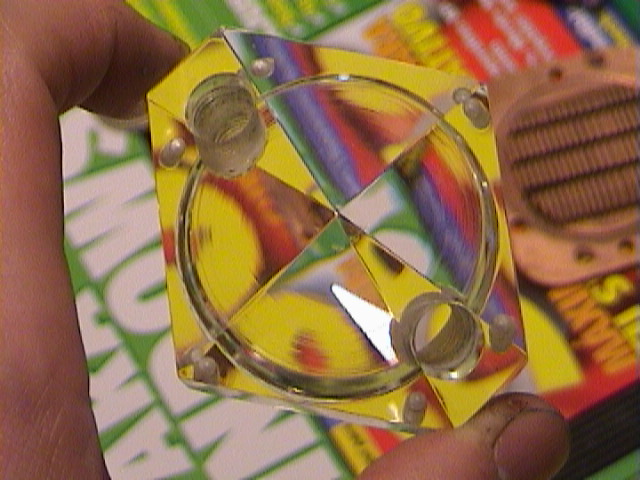

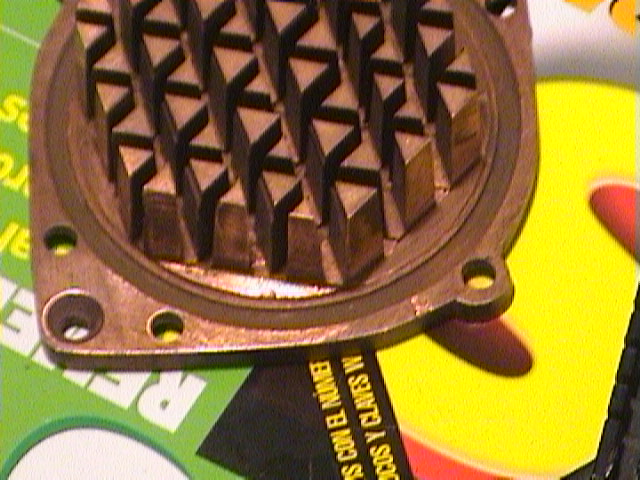

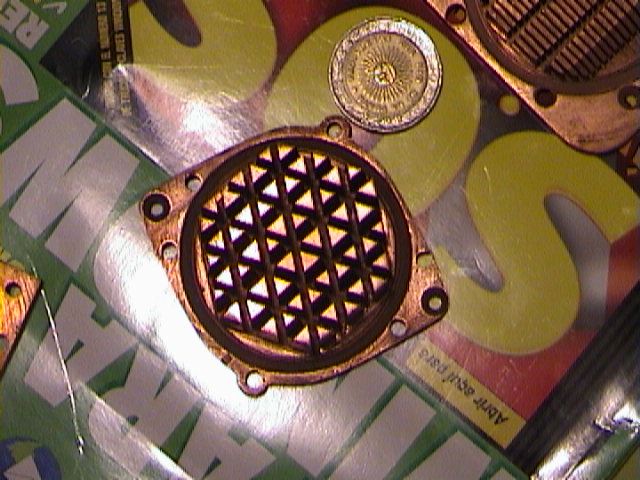

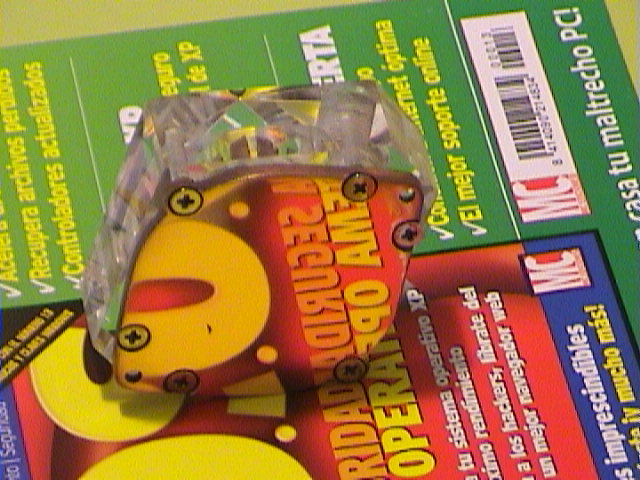

Chipset

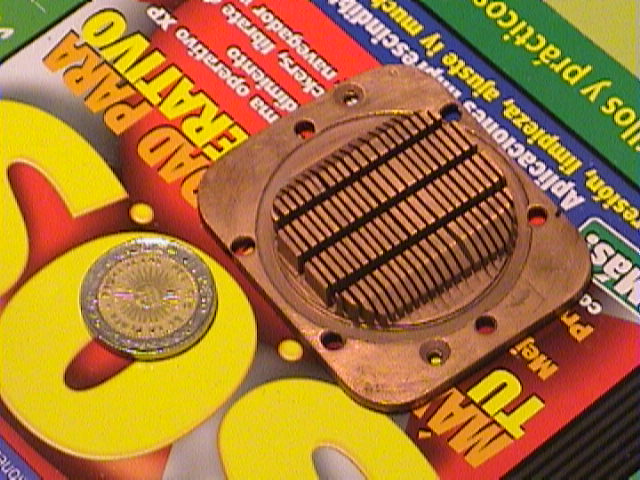

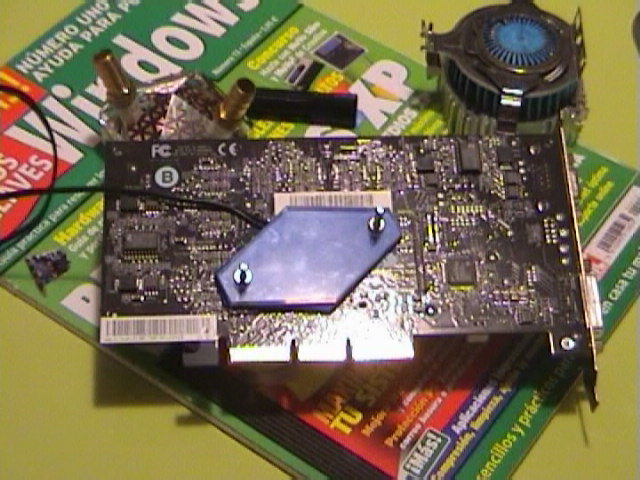

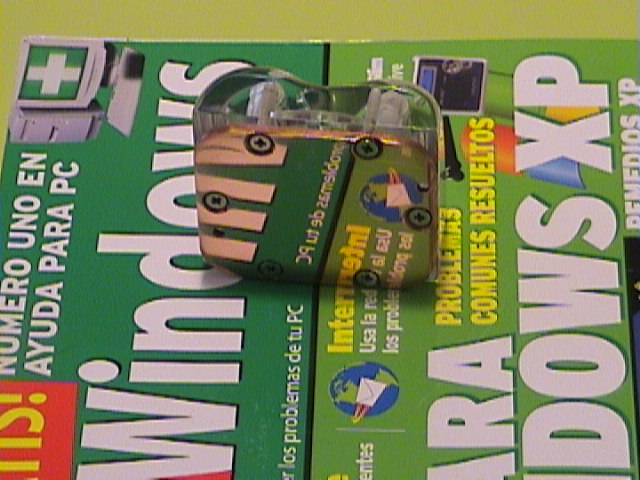

GPU
El segundo radiador es interno y sus ventiladores funcionan únicamente cuando las temperaturas sobrepasan los valores prefijados en el control.Este radiador está integrado con el depósito de la bomba del circuito de watercooling y fue construido manualmente con tubos de cobre. Para darles mayor superficie de intercambio con el aire se los roscó externamente, cosa que duplica su superficie. Si bien esto no se aproxima ni remotamente a la superficie que ofrece un radiador convencional con aletas, se debe tener en cuenta que este radiador es solo de apoyo para el radiador externo que hace casi la totalidad del trabajo.Estas fotos en primer plano se tomaron cuando el equipo se desarmó después de varios meses de funcionamiento para hacer una limpieza general. En el detalle se puede observar claramente el roscado de los tubos.
La iluminación está hecha por completo con leds de alta intensidad ya sea colocados individualmente o en grupos, dependiendo del efecto buscado.La pintura es de la usada en automóviles.
