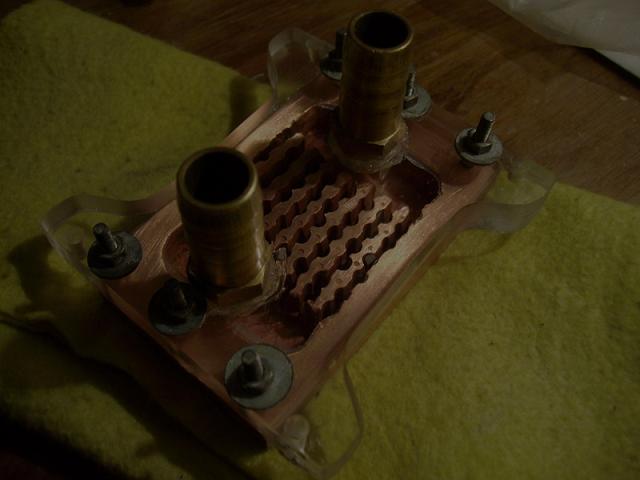

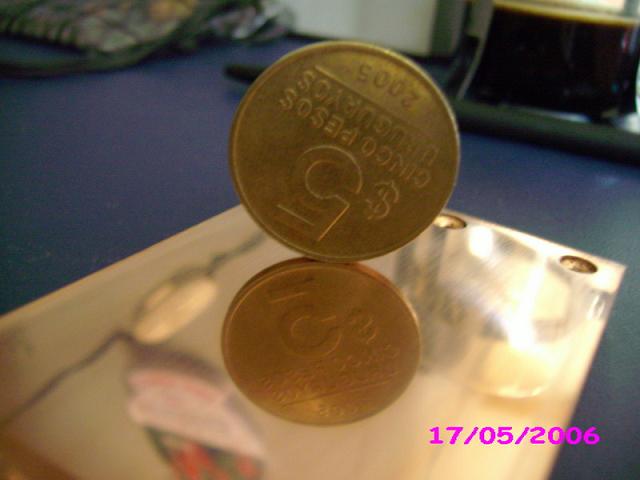

Todo surgió, allá por enero del 2006, con temperaturas de promedio de 30 grados, surgieron los problemas con la temp. del micro, en aquel entonces un Sempron 2600+ socket A, que levantaba unos 65 grados y se reiniciaba, prácticamente se hacia imposible usar la PC mas de 15 min. Ahí fue que me decidí a buscar info sobre refrigeración y gracias a dios Google, encontré la guía para armar el WC casero,la leí y como vi que estaba hecha con herramientas que ya tenia (menos el dremel) y con materiales relativamente fáciles de conseguir, me decidí a hacerlo. Empecé por conseguir el bloque de cobre y el acrílico y me limite a seguir los pasos de la guía y a evacuar las dudas en el foro, y así fue que hice el bloque, acá algunas fotos del mismo
Luego vino la construcción del recipiente, la cual tubo varias versiones, hasta la final de acrílico.

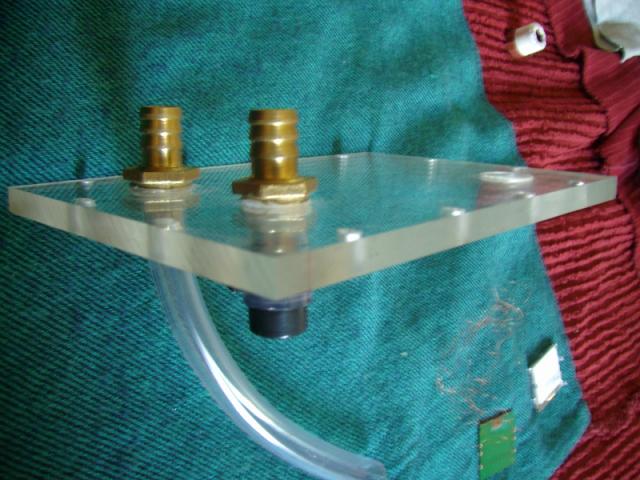

La tapa esta sujeta por tornillos, previa realización de las roscas para los mismos, con un macho de roscar.

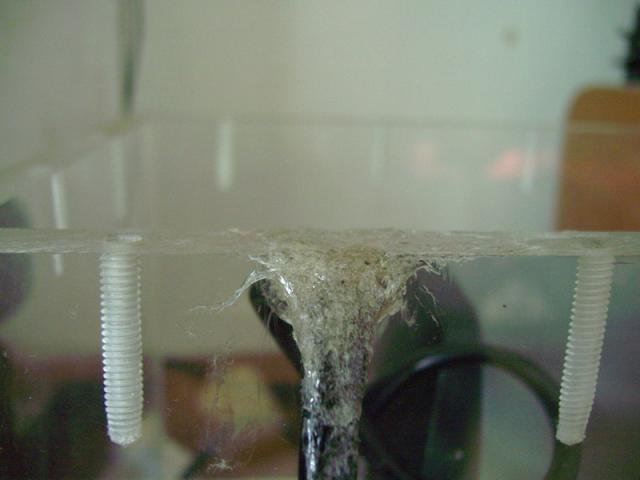

Esta fue la solución que le encontré para sacar el cable de la bomba y que el recipiente se mantenga hermético, hice una muesca en el borde, lo suficientemente ancha como para que pasara el cable, y prepare con restos de acrílico sumergidos en cloroformo, un gel, el cual moldeé al rededor del cable, que al secarse quedo como si fuera parte del recipiente. Como detalle, la bomba se acciona mediante un relé de 12v, que se activa cuando prendo la PC.

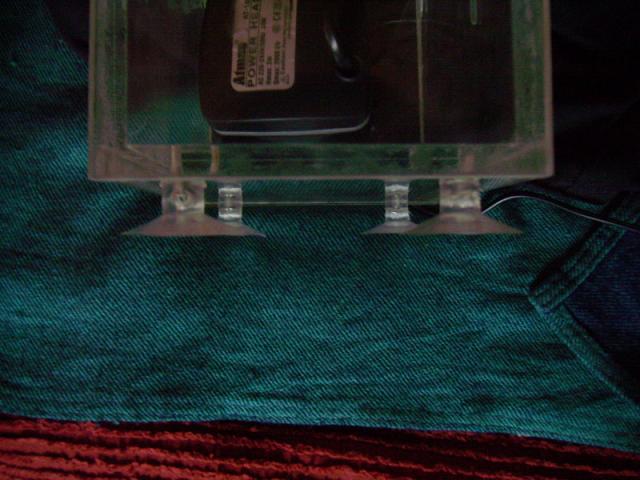

Para darle un poco mas de estabilidad al recipiente, decidí ponerle 4 ventosas, atornilladas al acrílico, además de estabilidad reducen el posible movimiento del recipiente por la bomba.

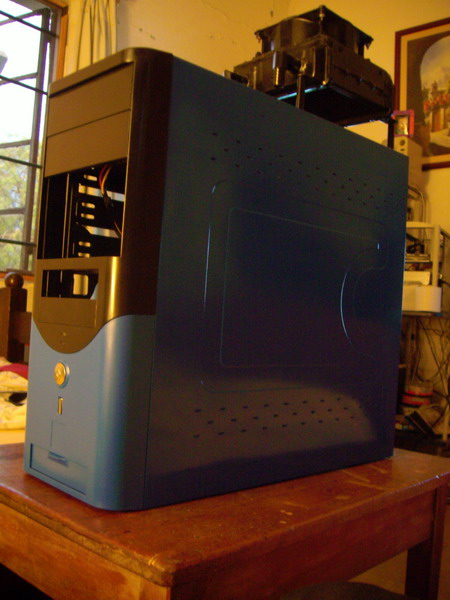

En un principio utilice dos gabinetes para armar todo el sistema de wc. Como la idea era poder transportarlo si surgía alguna lan, me decidí a poner todo en un solo gabinete igual a este:
Así fue que empecé a pensar donde poner el radiador, y las dos opciones viables eran o arriba o del lado contrario a la tapa del gabinete, por lo que me decidí por la parte de arriba, ya que me dio la impresión de que iba a quedar mal distribuido el peso, además de que se complicaba para ponerlo en una caja y transportarlo. Así fue que empecé por hacer dos agujeros arriba para el pasaje de las mangueras, y le pase un poco de antióxido por las dudas; además hice 4 agujeros para los separadores hechos de tubos de aluminio, como para hacer un espacio entre el gabinete y el radiador y que tenga un buen flujo de aire.Al radiador, le hice el carenado, en chapa. Le dibuje a lápiz el diseño y luego corte con dremel.
La única manera de que el recipiente de la bomba entrara, era sacando las bahías de hd´s, y colocarlo en las bahías de 5 1/4, arriba de las lectoras, para eso use una bahías de un gabinete viejo, de esas que solo sirven para 2 hd, y con unos remaches la sujete al techo del gabinete.

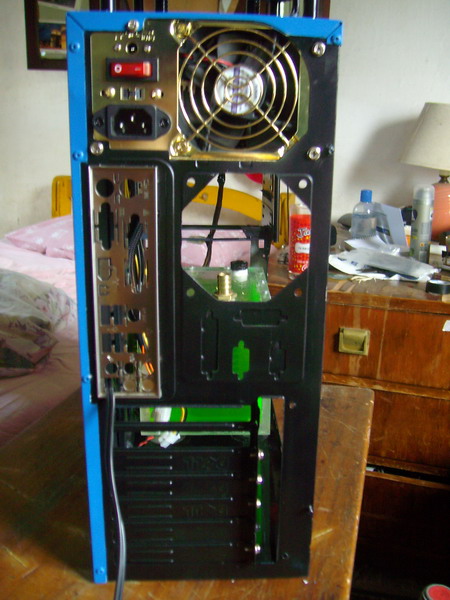

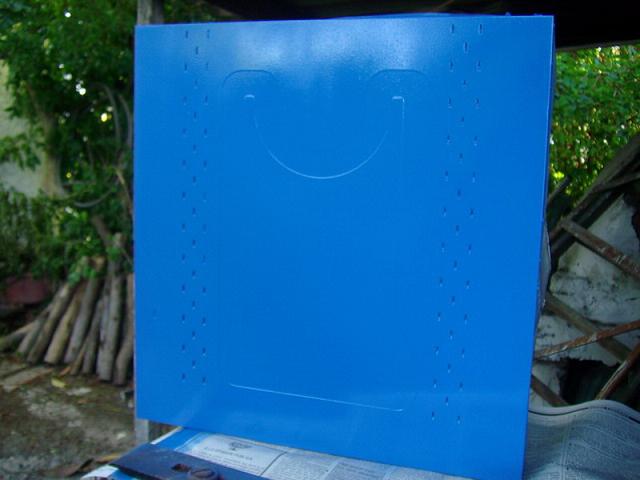

Y bue, como ya venia con viento en la camiseta, lo pinte, negro brillante adentro y azul afuera, pintado con spray:

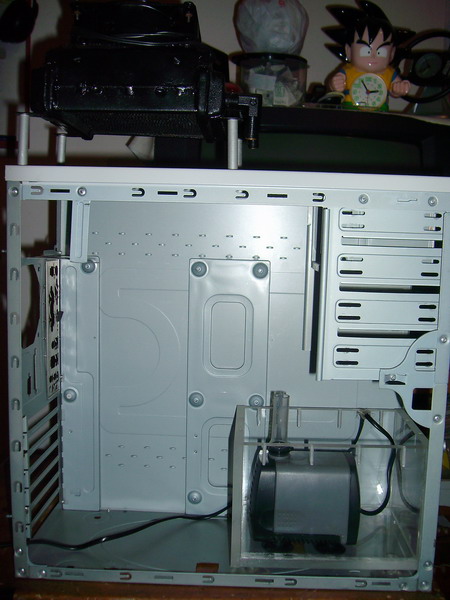

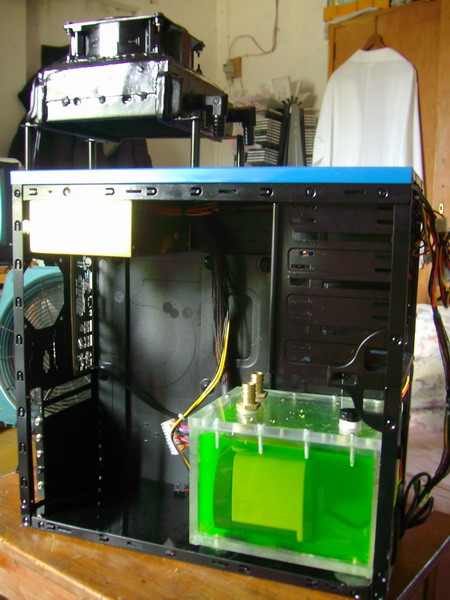

Comencé entonces el armado del sistema, primero coloque una acrílico en el fono del gabinete para tapar dos agujeros que quedaron del primer armado del wc, y además la superficie es ideal para que las ventosas del recipiente se agarren bien y luego, con el cambio de mobo, le puse otro en el espacio que queda entre el mobo y el piso del gabo, como para darle continuidad al espacio.

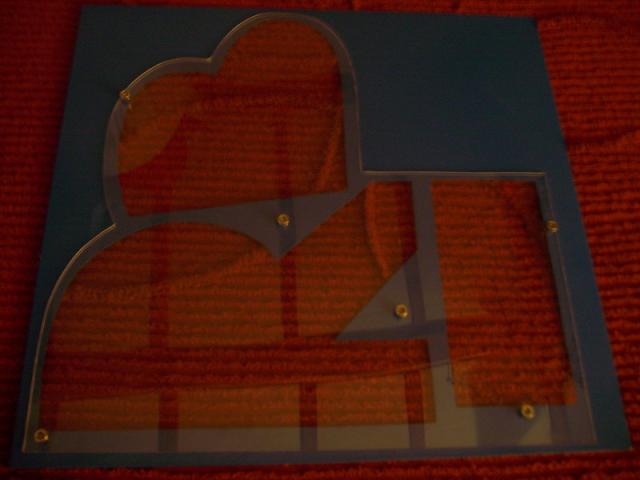

El corte del lateral, hecho a dremel. Luego de hecho el corte, me di cuenta de que se me iba a complicar para colocar el acrílico, y así fue, por lo que coloque el acrílico por fuera del lateral sujetado con tornillos Allen de acero inoxidable, luego de hacerle el contorno del diseño.

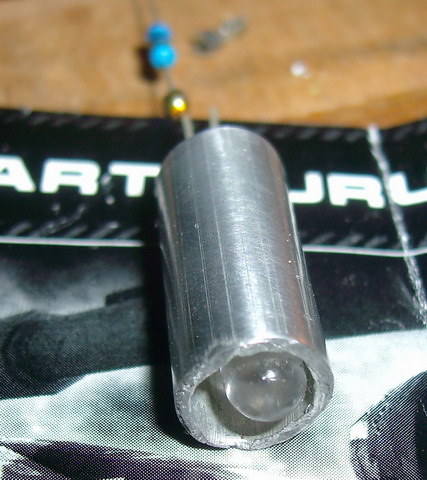

Iluminacion La idea es que quede iluminado, pero nada mas, con que se viera adentro me alcanzaba, comencé iluminando el recipiente, y para que la luz no se "perdiera" le hice con unos tubos de aluminio, una especie de foco, para que la luz este bien dirigida.Empecé con tres para el recipiente, pero como me quedaba el resto del gabo, compre 10 mas, así que coloque 8 ahí, 2 leds más para las mangueras, contra el techo del gabo, buscando que la luz se proyecte sobre el agua y hacia fuera y 3 leds tipo foco, dos para el WC y el tercero para la VGA.
Para poder apagar los leds a voluntad, le conecte un típico switch (?), en el espacio que ocupaba las dos entradas USB, que hace tiempo dejaron de funcionar.
LCD nokia

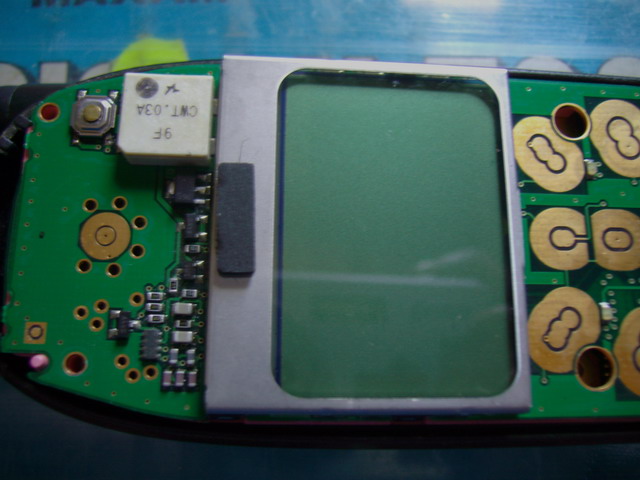

En base a una guia que hizo Cyg, utilice un celular nokia 6185, de esos que ya no sirven para casi nada, ahi se puede ver el desarmado y el corte del pcb del celular.El lcd se conecta a la PC mediante el puerto paralelo, mediante un cable que tambien arme, tanto el que va desde el lcd (con cable ide de 80 hilos), hasta el que va desde este cable al puerto paralelo (un cable de red).

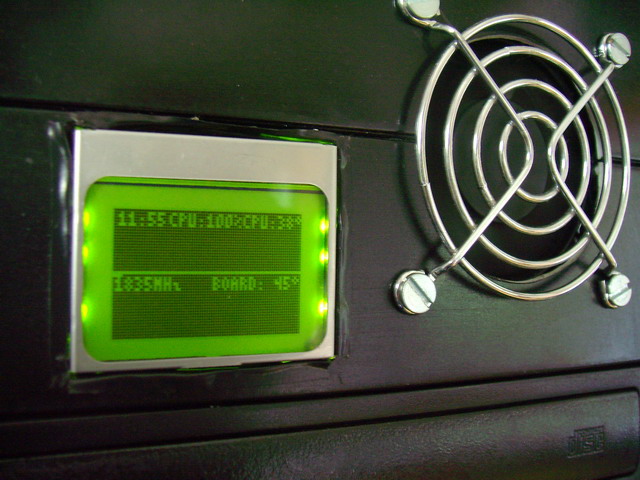

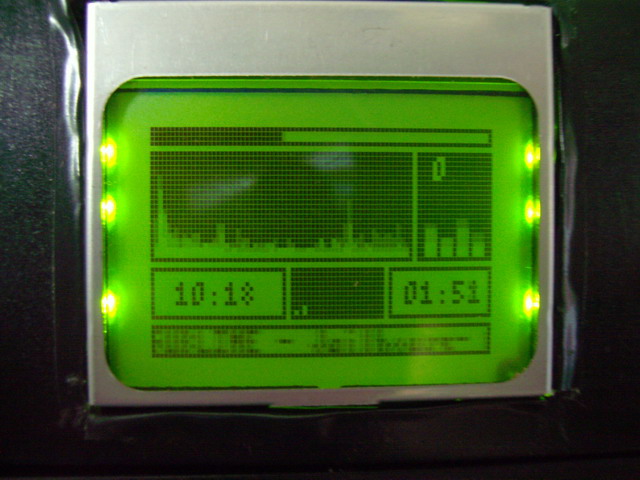

El lcd muestra, mediante un soft (lcd hype), temperaturas de cpu, mobo, hd; el soft obtiene los datos de programas como el speed o mbm. Además el sistema visualiza la cantidad de memoria en uso, espacio en hd, etc.; también mediante distintos plugins, por ej del winamp, se pueden visualizar (como se ve en la foto) numero, nombre, formato del archivo, además de una grafica del sonido. Los scripts que utiliza el lcd hype, y que se ven ahi, son hechos por Cyg. Junto se ve una rejilla para un fan de 4x4, que sirve para bajar la temp al hd, mas que efectivo, bajando entre 10 y 15 grados el disco:

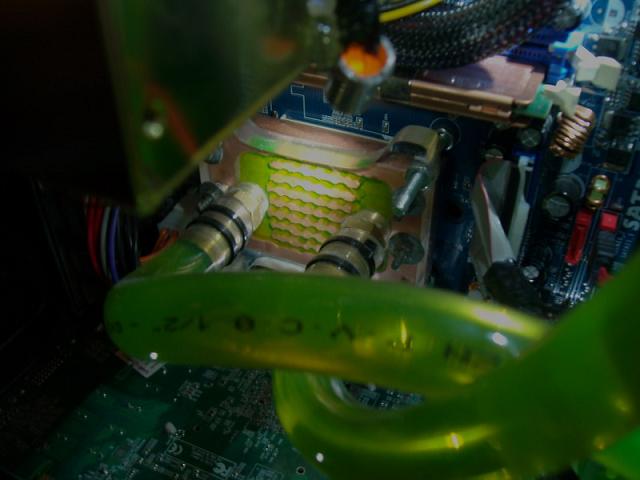

Para terminar algunas fotos del MOD terminado.
Nota del editor: todo el texto y las fotografías aquí presentados, así como obviamente el trabajo realizado fueron realizados íntegramente por Matías.Para consultas o comentarios sobre este MOD por favor diríjase al thread correspondiente en el foro citado más arriba.
