Instalación

Si bien esta resulta simple, se debe prestar atención a la forma en que pasamos y conectamos los cables.  La cantidad de estos es tal que, si lo hacemos de forma descuidada, el interior de nuestra PC se transformará en un verdadero desorden.

La inclusión de tres precintos plásticos en el Kit es una excelente contribución de parte de VIZO para mantener despejado nuestro equipo, de hecho pensamos que agregar algunos más no sería del todo una exageración.

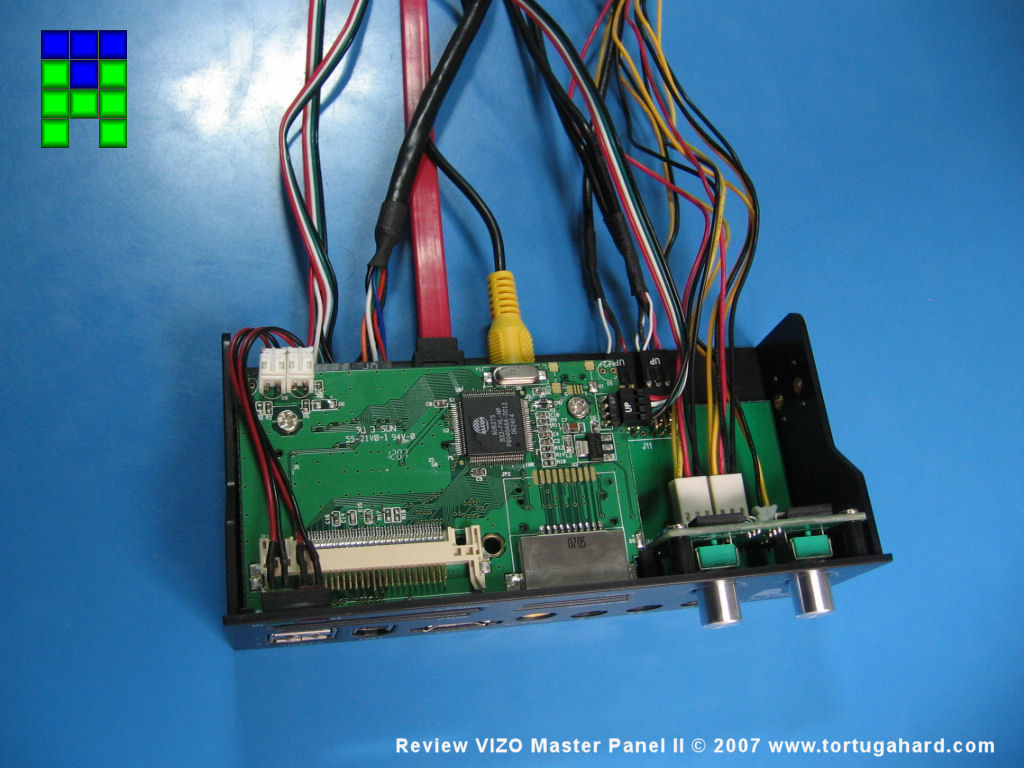

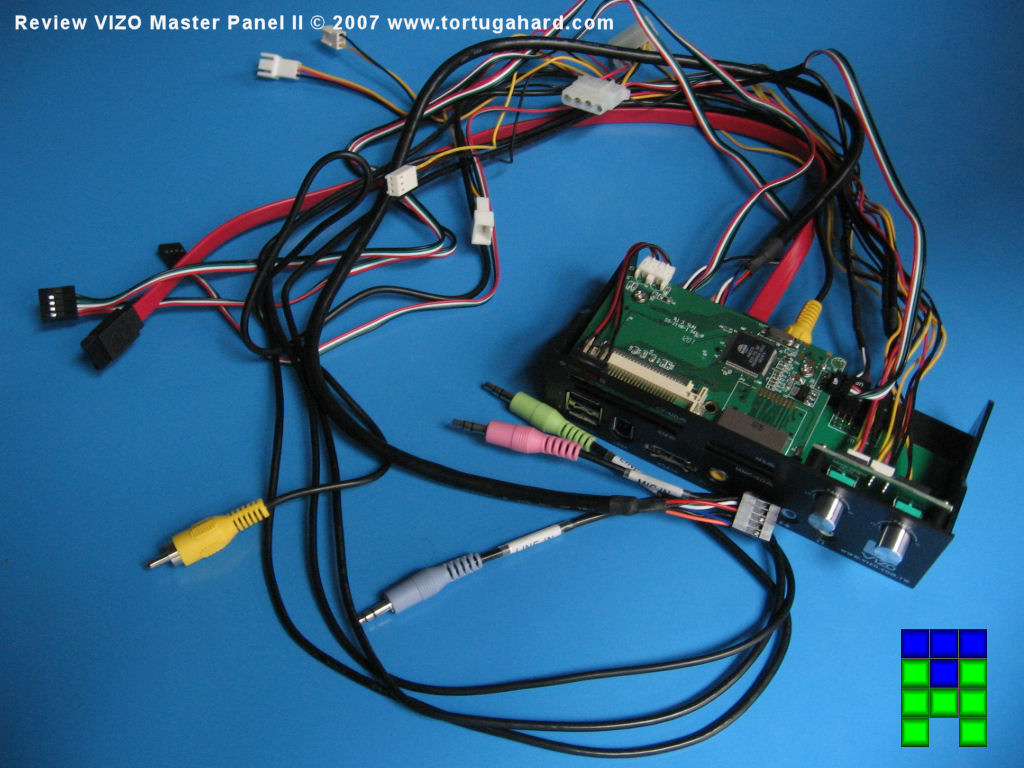

Cómo claramente se puede apreciar, no es menor la cantidad de cables, por lo que una buena planificación del lugar por donde los pasaremos se hace prácticamente imprescindible.

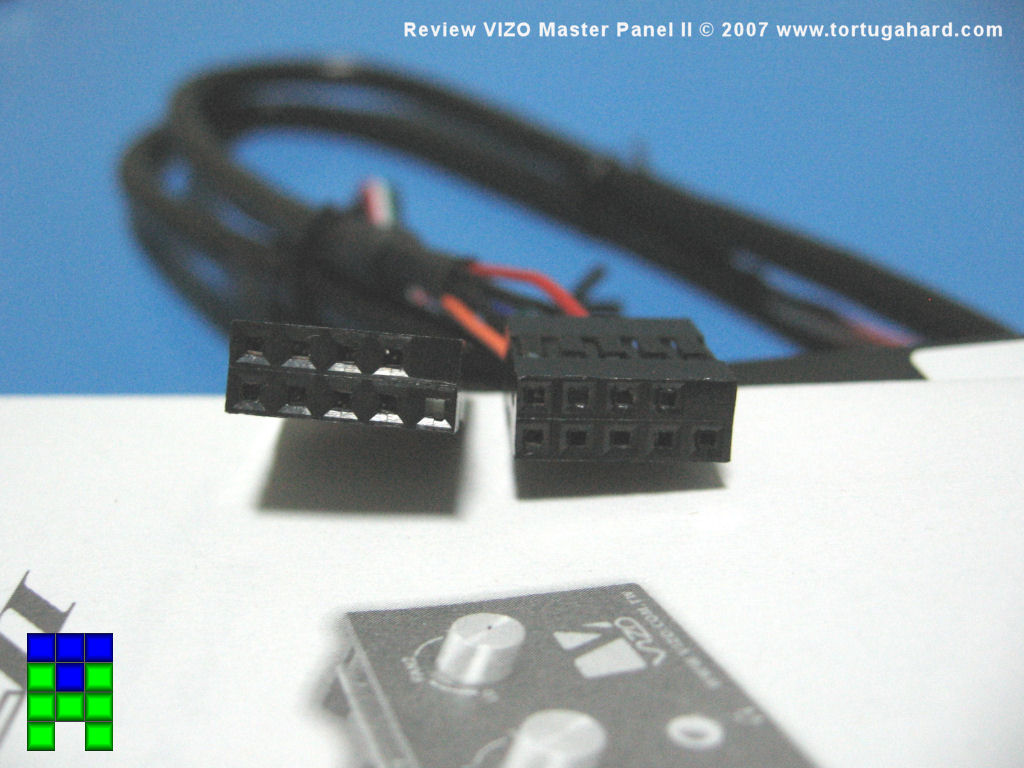

Solo notamos un detalle al cual prestar atención para no cometer errores y este es que los terminales de los cables 1394 y USB que se conectan al motherboard son exactamente iguales por lo que a pesar de que el tipo de cable es totalmente distinto puede ser muy fácil confundirlos y conectarlos erróneamente.  Claro está esto no es un problema del Master Panel II sino del diseño de los conectores de ambas interfases que son exactamente iguales.

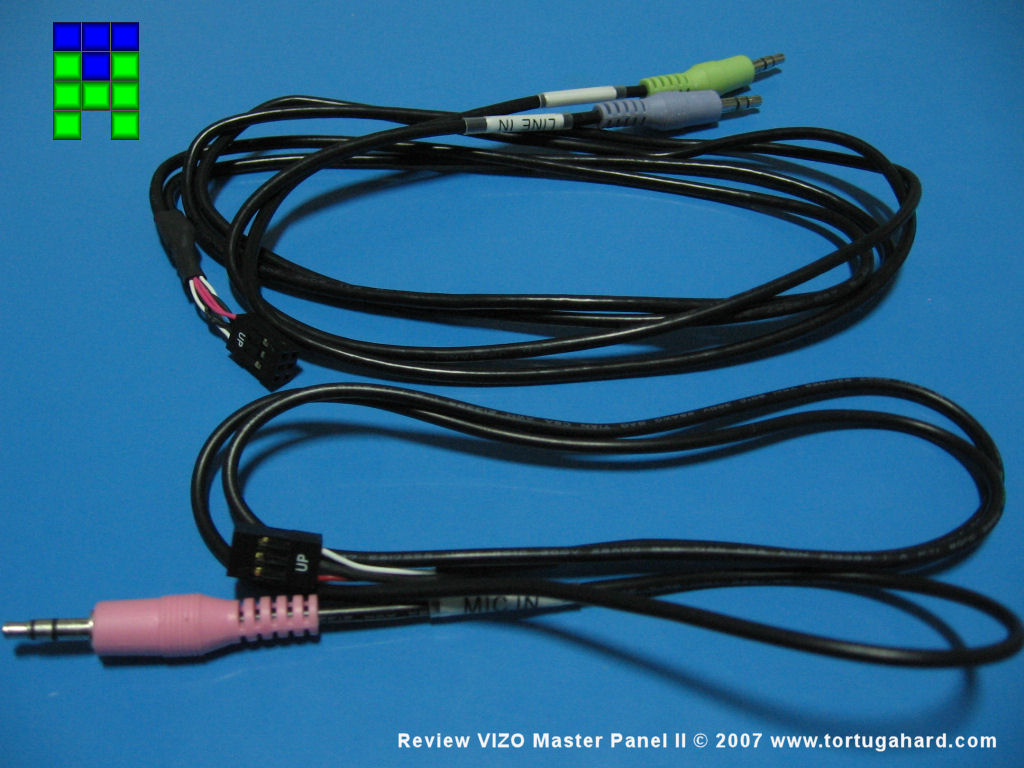

Si bien la cantidad de cables incluída es suficiente para utilizar todas las funciones del Master Panel II echamos de menos cables de audio que utilicen los conectores internos que muchos motherboards poseen para tal fin, lo que evitaría salir al exterior del equipo, dando una instalación más simple y ordenada.  Tal vez, cables con conectores internos y un adaptador-extensión de los mismos para conexiones externas podrían ser una buena alternativa a incluir los dos tipos de cables.

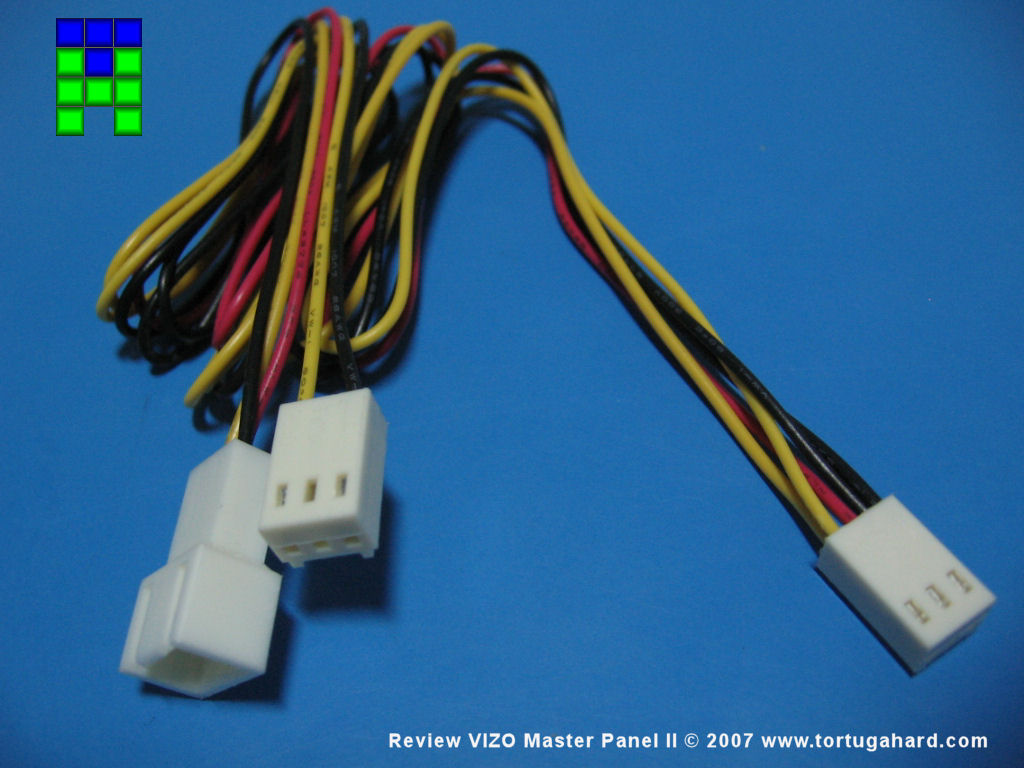

Los cables para los ventiladores constan de tres terminales, uno (el central) que se conecta al Master Panel II y los otros dos extremos serán para el ventilador y para el motherboard.  Los controladores utilizados de esta manera permitirán variar la velocidad de giro de los ventiladores al mismo tiempo que podremos conocer dicha velocidad gracias a los conectores del motherboard y al software correspondiente para dicha función.

El resto de los cables, como ser el SATA y RAC es imposible que los conectemos de manera errónea, solo se puede hacer de una manera y esa es justamente la correcta.
